第五部分輸送帶的選擇
2021-03-31
選擇合適的輸送帶品種規格可以延長輸送帶的使用壽命，保證生產的持續穩定，降 低生產成本和維護費用。
選擇輸送帶時（包括替換帶)必須考慮以下幾個方面的問題：
a.所運物料的品種、粒度有無變化
b.大運載量(峰量)有無變化
c.設備工作能力、工作條件有無變化，工作環境有無變化
具體來講，有以下幾種選擇方式：
1、骨架材料種類、結構、層數的選擇：
a.輸送帶骨架材料的發展方向
疊層式輸送帶帶芯由天然纖維向合成纖維方向發展，由多層向少層方向發展，由低 強度、低模量向高強高模方向發展。棉纖維織物輸送帶在國外已基本淘汰，在國內也逐漸 被尼龍、聚酯織物輸送帶所取代。
在大功率輸送中，需要高強度的輸送帶,鋼絲繩芯輸送帶正逐步替代層數較多的織 物芯輸送帶。

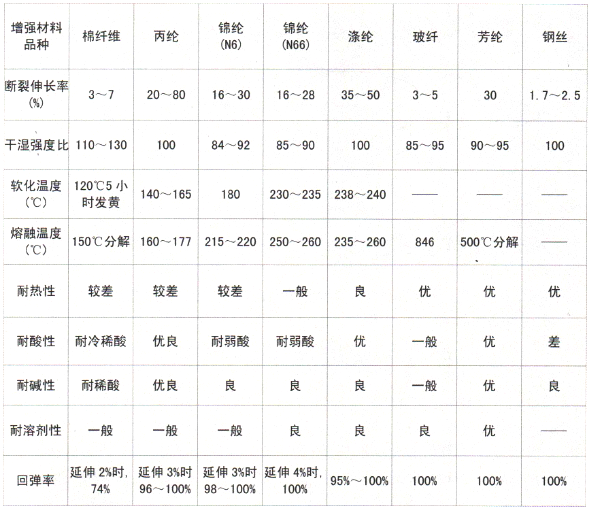

b.常用增強材料品種及性能:見表1
表1 :常用增強材料品種及性能

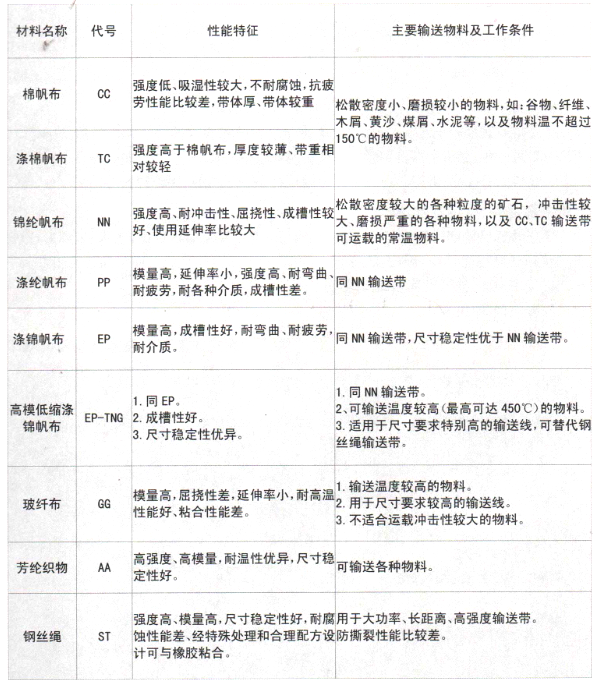

c.增強材料特性及主要用途:見表2
表2:各種增強材料特性及主要用途
d.帶芯層數的選擇
帶芯層數對輸送機帶輪直徑有較嚴的要求，帶輪直徑過小，輸送帶經過帶輪轉向時 的屈撓增大，覆蓋膠疲勞磨損增加，增強材料、芯層膠料、覆蓋膠的疲勞程度也增大，輸 送帶使用壽命縮短。
通z常帶輪直徑D有如下要求：
棉帆布帶 D 彡 80s (單位 mm)
尼龍帶 D 彡 90s
EPS D 彡 108s
鋼絲繩芯帶 D 彡 145s s:帶芯厚度或鋼絲繩直徑
如果帶輪直徑較小且無法改變，可選用強度等級較高的増強材料作為帶芯，以減小 帶芯帆布的層數，使輸送帶與帶輪能夠配合的比較好。
一般情況下，輸送帶帶芯層數不要超過6層、EP輸送帶不要超過5層。
2.覆蓋膠品種、厚度的選擇：
由于輸送帶的使用壽命與覆蓋膠密切相關，覆蓋膠大面積磨損、老化、破壞時，輸送 帶的使用也將隨之結束，因此，選擇合適種類、厚度的覆蓋膠可以使覆蓋膠與帶芯具有 相當?shù)氖褂脡勖?，充分發揮輸送帶的使用價值。

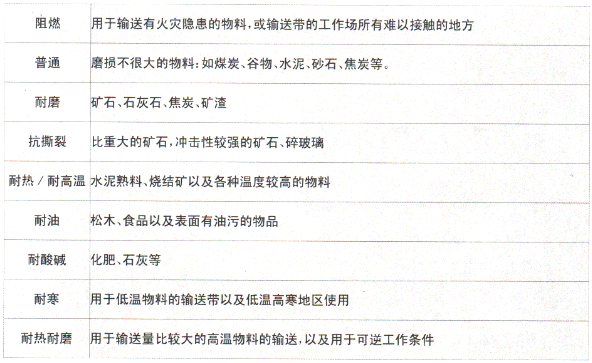

膠種類選擇:見表3 表3:覆蓋膠種類及用途
蓋膠種類及用途

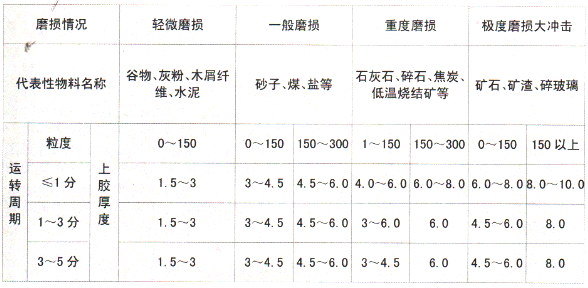

b、膠料厚度的選擇:見表4 表4:膠料厚度的選擇(單位：mm)
注：（1)耐高溫輸送帶溫度超過200°C時，應增加1.5?3. 0_。
⑵輸送角度大于10°時，應增加1.5腿輸送角度大于15。時，應增加3.0腿。
3.物料粒度與輸送帶寬度的關系：

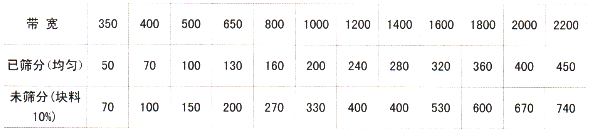

表5:帶寬與物料粒度的關系：（單位：mm)
4.大載荷量：
輸送帶載滿物料時兩側應保持不少于0.1B空間。（如圖1)
